Как настроить карбюратор: пошаговая инструкция

В этой статье расскажем, как настроить карбюратор своими руками, какие виды бывают, как отрегулировать холостой ход и максимальные обороты, как правильно чистить карбюратор. А еще разберемся когда и почему карбюратор может потребовать настройки.

Что такое карбюратор

Карбюратор — это устройство в двигателе внутреннего сгорания, предназначенное для смешивания топлива (бензина) с воздухом в определенной пропорции и подачи образовавшейся смеси в цилиндры двигателя. Карбюраторы широко применялись в автомобилях, мотоциклах и другой технике до появления инжекторных систем впрыска топлива.

Какие бывают типы карбюратора

Существует несколько основных типов карбюраторов, каждый из которых имеет свои особенности и области применения.

По направлению движения воздушного потока:

• Одноплоскостные. Воздух проходит горизонтально или вертикально сверху вниз.
• Двухплоскостные (двойные). Имеют две камеры для лучшего распределения топливовоздушной смеси между цилиндрами, особенно эффективны на многоцилиндровых моторах.

По способу регулировки уровня топлива:

• Карбюраторы постоянного уровня топлива. Уровень топлива поддерживается постоянным благодаря поплавковой камере.
• Карбюраторы переменного уровня топлива. Используются реже, регулировка осуществляется изменением положения иглы клапана в зависимости от нагрузки двигателя.

По расположению диффузора относительно дроссельной заслонки:

• Карбюраторы с нисходящим потоком. Поток воздуха движется сверху вниз, наиболее распространённый вариант.
• Карбюраторы с восходящим потоком. Воздух идет снизу вверх, используется реже, часто встречается в старых конструкциях.
• Горизонтальные карбюраторы. Применяются преимущественно в авиадвигателях и спортивных автомобилях, обеспечивая равномерность состава смеси независимо от угла наклона автомобиля.

Дополнительная классификация:

• Простые карбюраторы. Без сложных регулировочных механизмов, используются в простых устройствах типа бензопил.
• Комбинированные карбюраторы. Могут иметь дополнительные устройства для улучшения характеристик двигателя, такие как ускорительный насос, экономайзер и другие системы обогащения смеси.

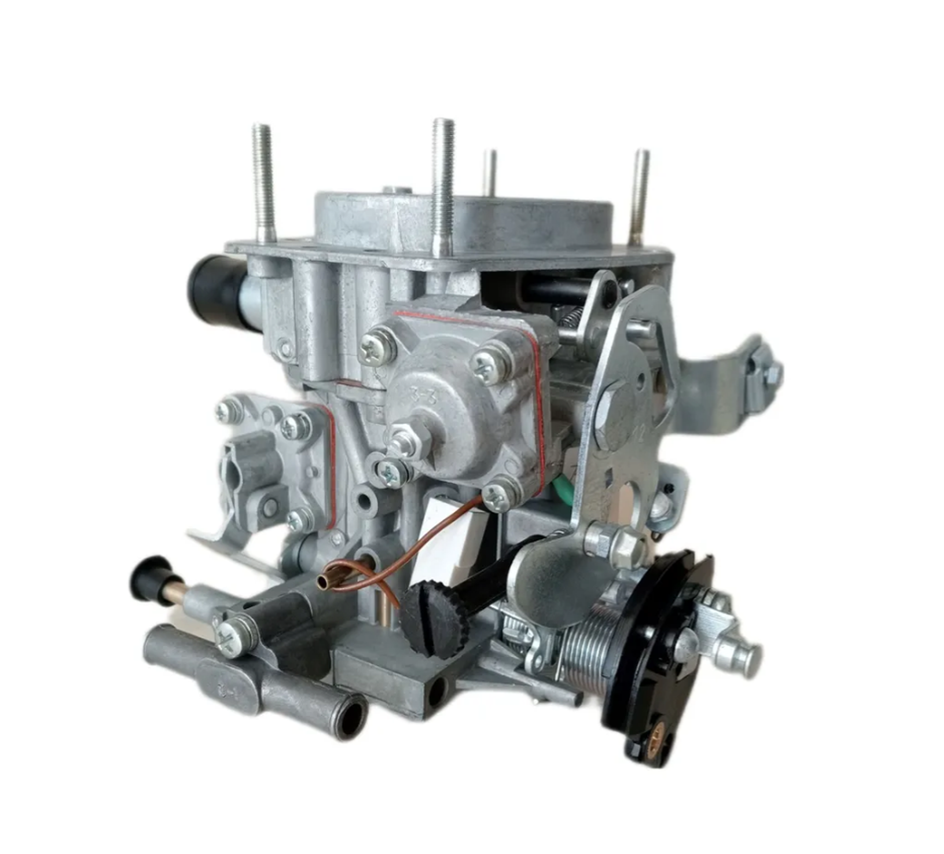

Как устроен карбюратор

Основные элементы карбюратора:

• поплавковая камера — регулирует уровень топлива внутри карбюратора;
• жиклеры — дозируют подачу бензина в воздушный поток;
• дроссельная заслонка — управляет количеством поступающей топливовоздушной смеси, влияя на мощность и обороты двигателя;
• диффузор — ускоряет прохождение воздуха, создавая разрежение для всасывания топлива.

Когда необходимо настраивать карбюратор

Настройка карбюратора необходима в нескольких случаях:

• Первичная настройка нового карбюратора. При установке нового карбюратора или после ремонта обязательно требуется правильная настройка для достижения оптимальной производительности двигателя.
• Замена деталей карбюратора. Замена жиклеров, прокладок, клапанов или уплотнителей может повлиять на работу карбюратора, поэтому потребуется дополнительная калибровка.
• Изменение внешних условий. Изменения температуры окружающей среды, высоты над уровнем моря или качества топлива также влияют на смесь, подаваемую карбюратором, и требуют коррекции настроек.
• Ухудшение работы двигателя. Признаки неправильной настройки включают снижение мощности, повышенный расход топлива, затрудненный запуск или нестабильную работу на холостых оборотах.
• Регулярное техническое обслуживание. Рекомендуется периодически проверять и регулировать карбюратор даже при отсутствии видимых проблем, чтобы поддерживать оптимальную производительность и эффективность двигателя.

Правильная настройка карбюратора обеспечивает наилучшую динамику автомобиля, снижает расход топлива и предотвращает преждевременный износ двигателя.

Как почистить карбюратор

Чтобы правильно очистить карбюратор, следуйте пошаговому списку действий:

Подготовьте инструменты и материалы:

• чистая ветошь;
• очиститель карбюратора (специальный спрей);
• компрессор или баллончик сжатого воздуха;
• набор гаечных ключей и отверток;
• кисточка или зубочистка;
• резиновые перчатки.

Алгоритм подготовки.

1. Установите автомобиль на ровную поверхность и включите стояночный тормоз.
2. Дайте двигателю остыть перед началом работ.
3. Отключите аккумулятор, сняв минусовую клемму.

Снимите карбюратор.

1. Откройте капот и найдите карбюратор.
2. Ослабьте хомуты крепления воздуховода и снимите его.
3. Отсоедините топливопроводы и электрические разъемы.
4. Аккуратно открутите крепежные болты и снимите карбюратор с двигателя.

Внешняя чистка.

1. Положите карбюратор на чистую рабочую поверхность.
2. Удалите крупные загрязнения мягкой тканью.
3. Используйте кисточку для удаления пыли и грязи снаружи корпуса.

Внутренняя чистка.

1. Распылите очиститель карбюратора внутрь каналов и отверстий.
2. Оставьте средство действовать согласно инструкции производителя.
3. Промойте каналы чистой жидкостью, используя компрессор или баллон со сжатым воздухом.
4. Повторяйте процедуру до полного исчезновения загрязнений.

Особое внимание уделите следующим элементам:

• жиклеры (используйте тонкую проволоку или зубочистку);
• поплавковую камеру;
• иглу клапана;
• каналы вентиляции.

После того, как проведете все работы, убедитесь, что все каналы чистые и свободно пропускают жидкость. Дополнительно проверьте подвижность механических элементов (игла, клапан, заслонки).

Установите карбюратора обратно.

1. Тщательно протрите все поверхности сухой тряпкой.
2. Установите карбюратор на двигатель, закрепив болтами.
3. Присоедините топливопроводы и воздушные шланги.
4. Подключите электрические разъемы.
5. Закрепите воздуховод.

Завершающий этап.

1. Заведите двигатель и дайте ему поработать некоторое время.
2. Обратите внимание на стабильность оборотов и отсутствие посторонних шумов.
3. Если возникли проблемы, повторите чистку или обратитесь к специалисту.

Следуя этому плану, вы сможете эффективно и качественно очистить карбюратор вашего автомобиля.

Как правильно настроить карбюратор своими руками

Настроить карбюратор самостоятельно вполне реально, однако важно следовать четким инструкциям и учитывать рекомендации производителей. Вот подробный пошаговый алгоритм самостоятельной настройки карбюратора.

Настройка холостого хода

Главная задача — добиться стабильных минимальных оборотов мотора.

1. Найдите винты регулировки холостого хода

У большинства карбюраторов есть два регулировочных винта:

• винт количества (обычно обозначается буквой L или Q);
• винт качества (обозначается буквой H или A).

2. Начальная установка винтов

Заворачиваем оба винта примерно на три оборота от полностью закрученного состояния.

3. Запускаем двигатель

Запустите двигатель и оставьте его работать на холостом ходу около минуты.

4. Поворачиваем винт количества

Медленно поворачивайте винт количества против часовой стрелки, пока мотор не начнет терять обороты. Затем поверните винт обратно на четверть оборота.

5. Устанавливаем качество смеси

Медленно вращайте винт качества по часовой стрелке, добиваясь устойчивых оборотов и отсутствия провалов.

Регулировка максимальной скорости вращения коленвала

Основная задача — исключить детонацию и перегрев двигателя при высоких нагрузках.

1. Разгоняем двигатель

Раскрутите двигатель до максимальных оборотов, поддерживая педаль газа нажатой.

2. Регулируем скорость

Используя специальный тахометр или слух, проверяйте частоту вращения коленчатого вала. Постепенно выкручивайте винт качества, наблюдая за поведением двигателя.

Итоговая проверка

Проверьте следующие моменты:

• устойчивость работы двигателя на всех режимах;
• отсутствие резких скачков оборотов при переключении передач;
• приемлемый расход топлива.

При самостоятельной настройке будьте осторожны с деталями карбюратора, так как некоторые компоненты хрупкие. избегайте чрезмерной затяжки винтов, чтобы не повредить резьбы. Всегда обращайтесь к руководству по эксплуатации вашей модели автомобиля.

Нужно ли настраивать новый карбюратор

Настройку нового карбюратора лучше провести сразу после установки. Даже заводские настройки редко идеально подходят под конкретный двигатель и условия эксплуатации. Правильная настройка обеспечит оптимальный состав топливовоздушной смеси, снизит расход топлива и улучшит общую работоспособность автомобиля.

Основные этапы первичной настройки нового карбюратора:

• Регулировка холостого хода. Важно выставить минимальные устойчивые обороты двигателя, исключающие перебои и вибрации.
• Проверка качества смеси. Используя специальные инструменты (например, газоанализатор), убедитесь, что смесь соответствует требованиям для данной марки авто.
• Контроль герметичности соединений. После установки проверьте наличие утечек топлива или воздуха, устраняя возможные неисправности.
• Тест-драйв. Обязательно проведите пробную поездку, оценивая поведение машины на разных скоростях и нагрузках.

Хотя новые карбюраторы поступают с завода с базовыми настройками, индивидуальная адаптация к вашему автомобилю существенно повысит комфорт вождения и долговечность двигателя.

Советы эксперта

Своим мнением о карбюраторных двигателях поделился Валерий Скориков, моторист с 25-летним стажем, владелец собственной СТО:

«Карбюраторные двигатели уходят в прошлое, хотя нельзя сказать, что они были так плохи. Например в условиях бездорожья, карбюраторный двигатель лучше потому что   устройство значительно проще современных электронных систем впрыска топлива, что облегчает диагностику и ремонт. Провести ремонт карбюратора можно в полевых условиях. Да и в целом, большинство операций по обслуживанию карбюратора можно выполнить самому, без обращения в автосервис.

Но конечно есть и минусы. Прежде всего это более высокий расход топлива и более низкая мощность при одинаковых характеристиках двигателя. Еще один существенный недостаток — зависимость от погодных условий. Работа карбюратора чувствительна к изменениям атмосферного давления и влажности воздуха. Ну и чтобы поддерживать оптимальное функционирование, карбюратор нуждается в периодической регулировке и обслуживании».

Главное о том, как настроить карбюратор

Собрали самое важное о настройке карбюратора:

• после ремонта или обслуживания карбюратор нужно настроить;
• для настройки холостого хода нужно отрегулировать винтами качество и количество топлива;
• регулировка максимального количества оборотов нужна для избежания детонации и перегрева;
• новый карбюратор нужно настроить под конкретный двигатель;
• карбюраторные двигатели менее мощные, чем инжекторные;
• если у вас нет опыта или знаний — обратитесь к специалисту;
• для сложных условий эксплуатации карбюраторные двигатели подходят больше, чем инжекторные.
