В разных моделях автомобилей АКБ может устанавливаться не только под капотом, но и в багажнике и даже под сиденьями. Бывают различные виды клемм, а батареи могут быть развернуты в любом направлении. Поэтому не достаточно знать только емкость и размеры АКБ при покупке нового. Понадобится установить еще один ключевой параметр — полярность автомобильного аккумулятора.
Что такое полярность АКБ
Под полярностью аккумуляторной батареи подразумевают расположение положительной (+) и отрицательной (-) клемм на корпусе батареи.
Это очень важная характеристика, ведь от нее зачастую зависит, получится ли вообще подключить новый аккумулятор к бортовой сети. У многих современных моделей клеммы специально делают разными, а провода без запаса длины. Это позволяет избежать неправильного подключения. В случае неправильного подсоединения может сгореть электрическое оборудование машины, выйти из строя аккумулятор или даже начаться пожар.
Виды полярности автомобильного аккумулятора
На современных АКБ используют несколько видов полярности. Разберем подробнее каждую из них.
Прямая

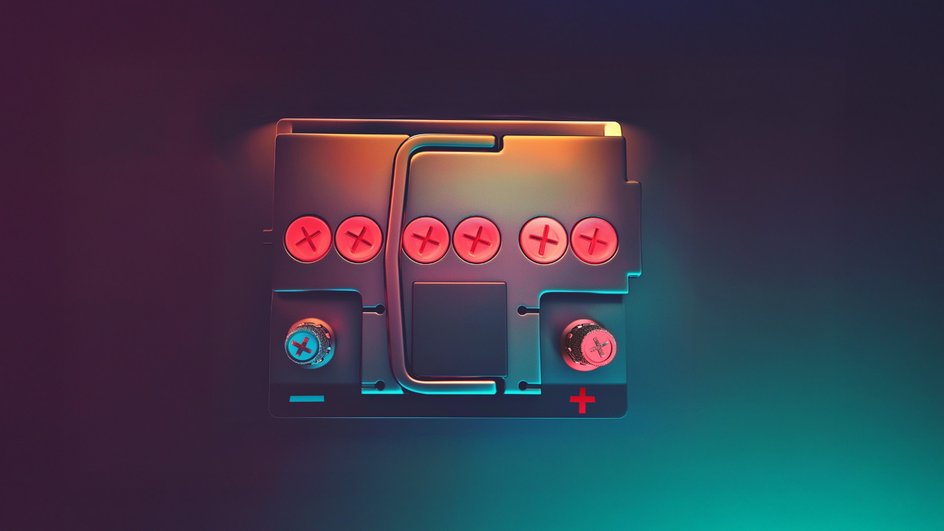

Прямая полярность (обозначается «type 1») — когда плюсовая клемма расположена слева, а минусовая справа, если смотреть на батарею со стороны выводов. Такое расположение клемм чаще всего называют «российским». Оно характерно для автомобилей, выпущенных в СНГ, США и Китае.
Обратная
Обратной полярностью (обозначается «type 0») называют такое расположение, когда плюсовая клемма находится с правой стороны, а минусовая — слева. Автомобилисты нередко называют ее «европейской», так как она чаще всего используется в автомобилях, произведенных в странах Европы.
Универсальная
Применяется в основном на специализированных аккумуляторных батареях. В этом случае выводы расположены или по диагонали или по центру АКБ, что позволяет ориентировать его так, как удобно в конкретном случае. Чаще всего используется на грузовых тягачах, спецтехнике или моторных лодках.
В чем разница между прямой и обратной полярность АКБ
На этот вопрос ответила руководитель отдела оптовых продаж компании «Колесо Калуга» Марина Кузовлева:
«Разница заключается в совместимости с бортовой сетью автомобиля. Дело в том, что автопроизводители проектируют проводку в зависимости от типа АКБ, и использование батареи с неправильной полярностью может привести к проблемам с подключением».
С технологической точки зрения главное различие между АКБ с разной полярностью заключается в направлении потока электронов. В батареях с прямой полярностью поток идет от анода к катоду, а в аккумуляторах с обратной полярностью этот процесс отзеркален — электроны движутся от катода к аноду. Поэтому так важно ставить правильный АКБ.
Что будет, если перепутать полярность автомобильного аккумулятора
В современных автомобилях используются сложные электросхемы, которые рассчитаны на движение тока только в одном направлении. При изменении полярности появляется избыточное сопротивление и нагрев, предохранители, провода и электроника перегорают.
Вот только несколько главных угроз, которые спровоцирует неправильная полярность АКБ:
- короткое замыкание в сети;
- перегоревшие предохранители;
- потеря емкости АКБ или его повреждение;
- пожар в автомобиле;
- поломка диодного моста генератора;
- повреждение ЭБУ и сигнализации;
- оплавление электрической проводки;
Даже краткосрочное изменение полярности может стать причиной повреждения электроники или важных узлов в будущем.
Как определить полярность АКБ: полезные советы с видео
Аккумулятор в машине можно устанавливать по-разному, иногда владельцы даже переделывают посадочное место. Поэтому особенно важно правильно разместить батарею и не перепутать ее полярность. Разобраться в том, какую клемму к какому проводу подсоединять можно несколькими способами.
Визуально

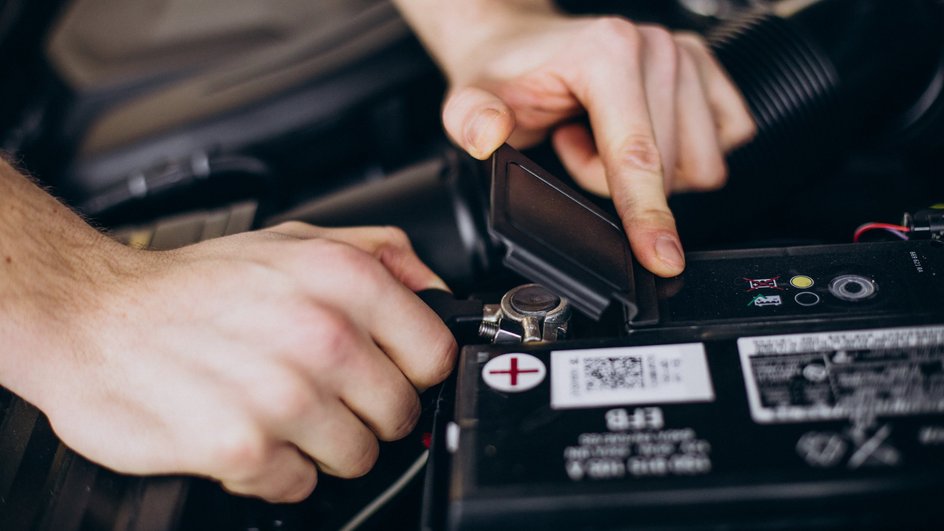

Если на АКБ нет простого «+» и «–», подсказать полярность у аккумулятора может стандартная маркировка. Цифра «1» или буква «L» говорят о прямой полярности (тогда плюсовая клемма будет слева). Если же указано «0» или «R» — обратная полярность (плюсовая клемма справа).
Определить эту характеристику может и размер клемм АКБ. Положительная клемма всегда будет в диаметре больше отрицательной: у стандартной Euro T1 они 19,5 мм (плюс) и 17,9 мм (минус); у Asia T3 несколько меньше — 12,7 мм и 11,1 мм соответственно.
Проверка мультиметром
Когда на автомобильном аккумуляторе нет никакой маркировки, определить полярность поможет мультиметр.
Для этого нужно сделать всего несколько шагов.
- Установить на приборе режим измерения постоянного напряжения.
- Соединить контакты мультиметра с клеммами аккумулятора.
- Изучить результат измерений.
Если в результате на дисплее прибора появилось положительное значение, значит черный контакт был подключен к «минусу», а красный провод к «плюсу». Когда мультиметр показывает значение минусовое значение, то все наоборот — к «плюсу» подключен черный провод.
С помощью раствора лимонной кислоты
Найти полярность аккумулятора помогут подручные средства, доступные каждому. Проще всего использовать для этого лимонную кислоту.
Для этого нужно сделать следующее.
- Растворить лимонную кислоту в банке или стакане.
- Присоединить тонкие провода на клеммы АКБ.
- Опустить концы проводов в полученный раствор, не замыкая цепь.
Тот провод, вокруг которого начнет выделяться газ (процесс электролиза), подключен к минусовому выводу аккумулятор. Соответственно второй контакт соединен с «плюсом».
При помощи картофеля
Для этого метода понадобится всего пара проводов и одна крупная картофелина. Ее нужно разрезать на две половины, а в свежий срез воткнуть провода, подсоединенные к автомобильному аккумулятору. Желательно выдержать расстояние между контактами в 7—10 мм.
Через некоторое время около одного из контактов картофель начнет зеленеть. В таком случае можно точно сказать, что провод подключен к «плюсу» АКБ.
Мнение эксперта
«Полярность АКБ — критически важный параметр. Неправильное подключение батареи может привести к короткому замыканию, выходу из строя электроники автомобиля и даже к возгоранию проводки. Использование аккумулятора с неподходящей полярностью создаст проблемы и при подключении, так как длины штатных проводов могут оказаться недостаточными. Поэтому рекомендую всегда проверять соответствие полярности перед установкой нового аккумулятора», — подчеркнула Марина Кузовлева.
Главное про полярность АКБ
Подведем итоги и назовем основные моменты, которые надо запомнить про полярность автомобильного аккумулятора:
- автомобильный аккумулятор обладает несколькими важными характеристиками, среди которых — полярность;
- полярностью называют расположение клемм на корпусе АКБ;
- бывает прямая, обратная и универсальная полярности. У аккумулятора с прямой полярностью плюс слева, у АКБ с обратной полярностью — справа;
- если на АКБ нет маркировки, определить полярность помогут несколько простых способов;
- покупать и использовать нужно только тот АКБ, полярность которого подходит. Иначе его будет сложно подключить, а ошибка может обернуться сгоревшей электроникой или проводкой.
